Hidraulikus felvonóknál 800 Kg teherbírásig minimum 350 mm-es sávot foglalnak el a hidraulikus munkahenger és tartozékai az akna alapterületéből.

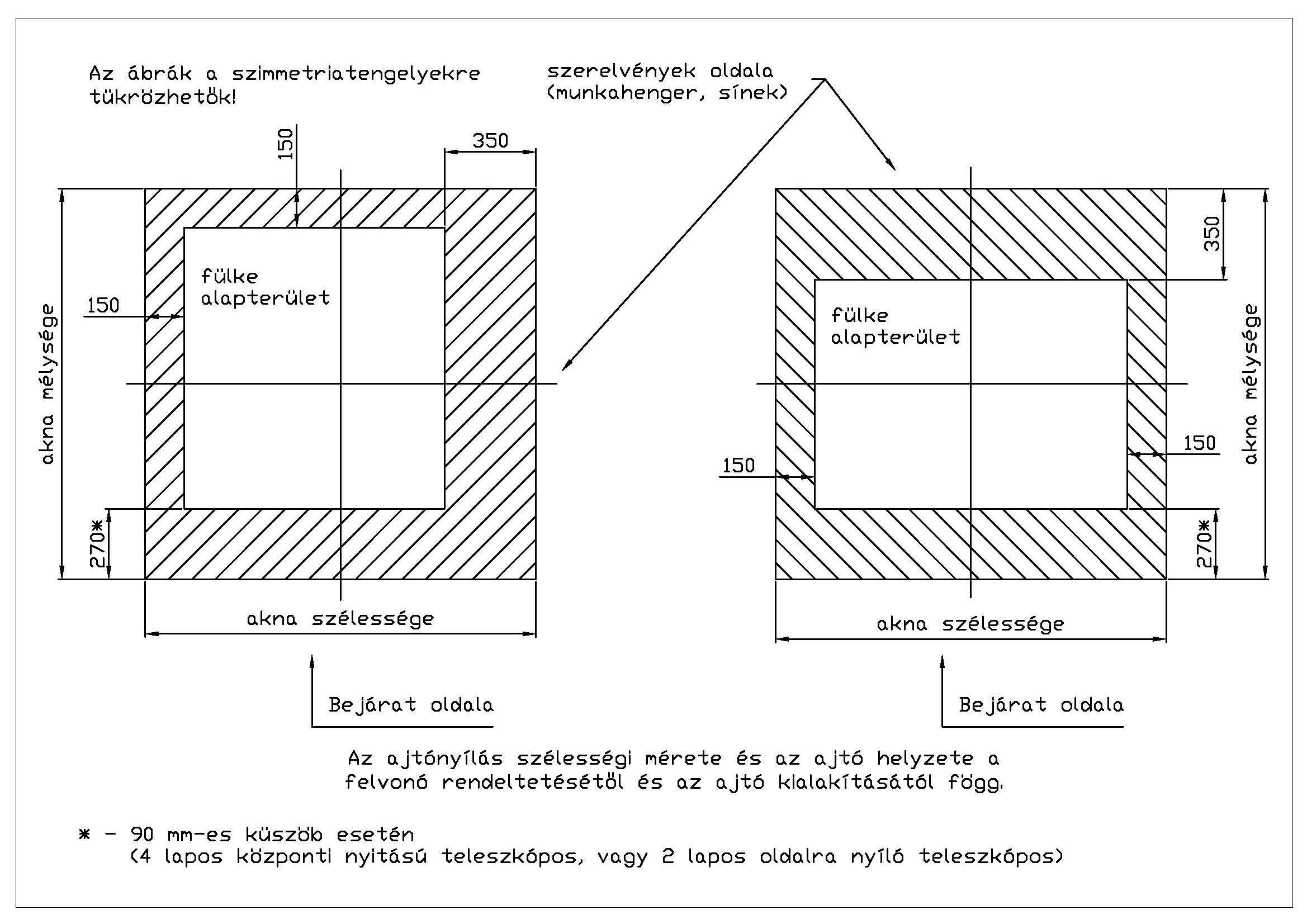

Az akna méreteinek megválasztását az alapterületből (1.1 és 1.2 táblázatok) kiindulva, az alábbi ábra szemlélteti oldalsó működésű munkahenger és 90 mm-es küszöb szélesség esetén:

Ábra megtekintése >>

Hidraulikus felvonóknál teherbírástól, az ajtók méretétől és felvonó kialakítástól (pl. panoráma felvonó) függően az aknai berendezések elhelyezése ettől eltérő is lehet, kérjük, konzultáljon műszaki munkatársunkkal.

A HIDRAULIKUS FELVONÓK ELŐNYEI:

•  nem igényel az akna feletti, úgynevezett felső gépházat, megtakaríthatjuk az értékes helyet a tetőtérben lakótér számára
•  a felvonógépház bármelyik szinten elhelyezhető, lehetőleg az akna  közelében, de célszerű max. 10 méterre az aknától elhelyezni
•  a felvonógépházat sok esetben el lehet helyezni a lépcsőkar alatt is
•  a berendezés a talajra terhel, nem ad át jelentős terheket a födémre  vagy a lépcsőkarokra
•  áramkimaradás esetén a berendezés felkészíthető az önmentésre.

Hajtóműves felvonók esetében ugyanennyit számolhatunk az ellensúly helyigényéhez is.
Nagyobb teherbírás esetén célszerű előzetesen konzultálni műszaki munkatársunkkal.
